Закладные детали и вставки для сборных железобетонных конструкций
Закладные стальные детали и вставки обеспечивают несущую-точку соединения, залитую непосредственно в бетонные элементы во время заводского производства. Эти компоненты передают сдвиговые, растягивающие и сжимающие нагрузки от второстепенных стальных конструкций, структурных фасадов или прилегающих бетонных элементов на основную конструкцию.
Заменяя-просверленные механические или химические анкеры заводскими-литыми закладными, производители сборных железобетонных конструкций и генеральные подрядчики исключают необходимость бурения в полевых условиях, избегают повреждения арматуры, сокращают рабочее время на строительной площадке и поддерживают целостность конструкции.
-
![Отлитый-в стальном каркасе]()

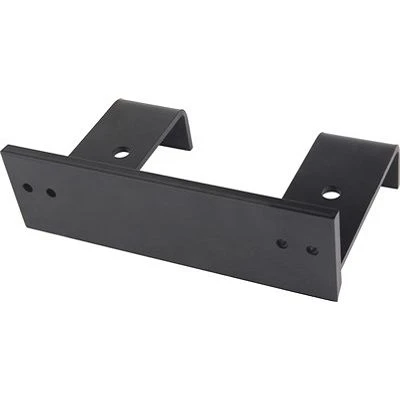

Отлитый-в стальном каркасеЛитые-стальные рамы представляют собой структурные закладные узлы, предварительно изготовленные из сборных железобетонных элементов, обеспечивающие точки крепления для высоких-нагрузок, защиту кромок и точное механическое выравнивание...Смотреть больше -
![Встроенные стальные планки]()
Встроенные стальные планкиЗакладные стальные планки отливаются-в соединительных элементах конструкционной стали, изготовленных из горячекатаных-листов и приваренных анкерных шпилек или петель арматурных стержней. Эти планки, расположенные внутри форм сборного...Смотреть больше -
![Встроенные стальные каналы]()
Встроенные стальные каналыЗакладные стальные каналы (залитые-в швеллерах) обеспечивают регулируемые точки крепления-высокой прочности в сборных и монолитных-монолитных-железобетонных конструкциях. Эти холодно-катаные или горяче-прокатные стальные профили,...Смотреть больше -
![Встроенные сварные пластины]()
Встроенные сварные пластиныЗакладные сварные пластины — это пластины из конструкционной стали, приваренные к шпилькам с головками, деформированным стержням или анкерным ремням, отлитые заподлицо или запроектированные в сборные железобетонные и отлитые -на-...Смотреть больше -
![Встроенные стальные кронштейны]()
Встроенные стальные кронштейныЗакладные стальные кронштейны — это соединительные элементы конструкции, залитые непосредственно в бетонные компоненты или закрепленные через заранее установленные-каналы во время производства сборного железобетона. Они передают тяжелые...Смотреть больше -
![Встраиваемые стальные уголки]()
Встраиваемые стальные уголкиЗакладные стальные уголки представляют собой профили из конструкционной стали с приваренными или механически закрепленными шпильками, залитыми непосредственно в сборные железобетонные элементы. Они передают структурные нагрузки, включая...Смотреть больше
Ассортимент продукции
Встраиваемые стальные уголки
Цель:Защищать края плит и колонн от растрескивания; Обеспечьте непрерывную сварочную поверхность вдоль кромок плит или верхушек стен.
Конфигурации:Конструктивные уголки с равными или неравными стержнями, оснащенные приваренными шпильками без головки, деформированными анкерами или изогнутыми хвостовиками арматурных стержней.
Общие размеры:от 75 х 75 х 6 мм до 150 х 150 х 12 мм; нестандартная длина до 6000 мм.
Встроенные стальные кронштейны
Цель:Передача тяжелых сосредоточенных вертикальных сдвиговых нагрузок и горизонтальных сил от несущих балок, перемычек или фасадных панелей.
Конфигурации:Изготовленные на заказ-узлы усиленных пластин, кронштейны с косынками и регулируемые кронштейны для ригелей.
Общие размеры:Толщина пластины от 10 мм до 30 мм со встроенными анкерными узлами, адаптированными к требованиям к краевому-расстоянию.
Встроенные сварные пластины
Цель:Стальные пластины, устанавливаемые заподлицо-для сварки в полевых условиях соединений между сборными панелями-с-панелью, панелью-с-колонной или соединениями панелей-с-стальной-рамой.
Конфигурации:Пластины прямоугольной, квадратной или произвольной геометрии, снабженные флюсовыми-основными автоматическими шпильками-приваренными анкерами (шпильками с головкой) или приваренными внахлест-концами арматурных стержней.
Общие размеры:от 100 х 100 х 8 мм до 400 х 400 х 20 мм; Диаметр шпилек от 10 мм до 22 мм.
Встроенные стальные каналы
Цель:Поверхностные-сплошные анкерные каналы, позволяющие регулировать крепления болтами без сверления или сварки на месте.
Конфигурации:Секции швеллеров С-профиля с приваренными анкерными проушинами, двутавровыми болтами или анкерами с головкой; поставляется с пенопластом для предотвращения попадания бетона во время заливки.
Общие размеры:Профили, соответствующие международным классам нагрузки (28/15, 38/17, 40/22, 50/30, 52/34, 72/48).
Встроенные стальные планки
Цель:Компактные соединительные вкладки для локализованной передачи сдвига, креплений для распорок и зажимов для выравнивания панелей.
Конфигурации:Пластины с одинарными или двойными проушинами, кронштейны с прорезями и опорные планки с резьбой.
Общие размеры: Толщина пластины от 6 мм до 16 мм с предварительно -перфорированными или-вырезанными лазером установочными отверстиями.
Отлитый-в стальном каркасе
Цель:Обеспечивает жесткую структурную поддержку по периметру и точную стабильность размеров вокруг проемов (дверей, окон, механических проходов воздуховодов, люков доступа) в сборных стеновых панелях.
Конфигурации:Четырех-или трёхсторонние-швеллерные/угловые рамы в сборе с анкерами по внешнему периметру.
Общие размеры:Изготавливается по индивидуальному заказу-в соответствии с архитектурными чертежами проемов и толщиной стеновых панелей (от 100 мм до 350 мм).
Ключевые характеристики продукта
Прямая передача нагрузки:Шпильки с головкой и деформированные анкерные стержни передают напряжение и сдвиг непосредственно в зону сжатия бетона посредством механического крепления и напряжения сцепления.
Управление размерными допусками:Предварительно-конфигурация отверстий, прорезей или отверстий увеличенного размера компенсирует допуски на монтаж на рабочей площадке до +/- 25 мм.
Дизайн профиля заподлицо:Облицовочные поверхности опалубки-идеально ровно прилегают к формам, обеспечивая плотное прилегание формы и чистую сборку без повреждения поверхностей опалубки.
Предотвращение проникновения бетона:Анкерные каналы и компоненты с внутренней резьбой включают в себя наполнитель из полиэтилена высокой-плотности (HDPE) или пенополистирола, заглушки или резиновые заглушки для герметизации внутренних частей во время уплотнения.
Гарантия свариваемости:Материалы поддерживают строгие значения углеродного эквивалента (CEV), чтобы обеспечить целостность сварки в полевых условиях без растрескивания под структурными нагрузками.
Ключевые характеристики
|
Параметр |
Стандартное/типичное значение |
Технические примечания |
|
Основная пластина/профильная сталь |
S235JR, S275JR, S355JR / ASTM A36, A572 Gr 50 |
Конструкционные стальные пластины, уголки и швеллеры |
|
Анкеры с головкой |
S235J2+C450 (ISO 13918)/SD1 (AWS D1.1) |
Автоматическая сварка шпилек (натянутая дуга) |
|
Деформированные стержневые анкеры |
B500B, B500C (EN 10080) / ASTM A615 Gr 60 |
Приваренные внахлест-или наплавленную-стыковую сварку к опорным пластинам |
|
Толщина гальванизации |
55 мкм - 85 мкм (390 г/м2 - 610 г/м2) |
ISO 1461 / ASTM A123, процесс горячего-погружения,-изготовление |
|
Электро-цинкование |
8 мкм - 12 мкм |
ISO 2081 (для внутреннего или временного воздействия) |
|
Марки нержавеющей стали |
1.4301 (AISI 304), 1.4401/1.4404 (AISI 316/316L) |
Для подверженной-коррозии или наружных фасадных швов |
|
Допуск изготовления |
EN 1090-2 EXC2/EXC3 |
Общая длина +/- 2 мм, положение шпильки +/- 1.5 мм |
|
Испытание сварных швов |
ISO 14555/AWS D1.1, пункт 7 |
Испытание на прямой изгиб (60 градусов) и испытание на растягивающую нагрузку. |
Приложения
Сборные несущие конструкции:Соединение балки-с-колонной и колонны-с-фундаментом с помощью-приварных или болтовых пластин.
Архитектурные и навесные фасады:Монтажные кронштейны и непрерывные анкерные каналы, залитые в перемычки и края плит для связей наружных стен.
Промышленные и логистические парки:Высокопрочные-углы кромок плит перекрытия, закладные рамы перегрузочного моста и крепления балок подкрановых путей.
Инфраструктура и инженерные туннели:Сплошные каналы для монтажа трубных эстакад, кабельных лотков и вентиляционных каналов без сверления.
Модульный сборный железобетонный корпус:Стеновая панель-к-стеновой панели и стеновая панель-к-шпонкам перекрытия и соединениям соединительных пластин.
Вопросы выбора и дизайна
Типы и направления нагрузки
Сдвиг против напряжения:Шпильки с головкой выдерживают комбинированный сдвиг и растяжение до стандартных пределов установки. Условия глубокой кромки или тяжелые сдвиговые нагрузки требуют приваривания деформированных стержневых анкеров, выходящих за пределы конуса прорыва бетона.
Динамические и сейсмические нагрузки:Анкерные стержни, сваренные под флюсом, или анкерные стержни с полным проваром должны быть указаны, если в соответствии с региональными строительными нормами требуется усталостная или сейсмическая пластичность (например, Еврокод 2, часть 4 / ACI 318, приложение D).
Краевые расстояния и геометрия бетона
Способность прорыва бетона снижается по мере приближения анкерных шпилек к краям плиты или панели.
Тонкие панели (< 120 mm) require short, large-diameter headed studs or offset anchor configurations to prevent back-face blowouts during vibration.
Категории коррозии (ISO 12944)
C1–C2 (внутренний сухой):Прокатная обработка стали или грунтовка,-наносимая в цеху.
C3–C4 (внешняя атмосфера/влажность):Hot-dip galvanized (>55 мкм).
C5/Морской (Прибрежный/Химический):Аустенитная нержавеющая сталь (1.4404/AISI 316L).
Гальванизация и водородное охрупчивание
High-strength steel components (>1000 МПа) должны быть механически оцинкованы-покрыты или протравлены кислотой-контролируемыми ингибиторами для предотвращения водородного охрупчивания во время горячего-цинкования погружением.
Качество и контроль
Отслеживаемость сырья:Отчеты о заводских испытаниях (MTR / EN 10204 3.1) предоставляются для всех листов, профилей и анкерных стержней, отслеживая номера плавок, поступающих на сталелитейный завод.
Испытание сварных швов:Тестирование в соответствии со стандартом ISO 14555. Производственные циклы включают ежедневные испытания образцов шпилек на изгиб под углом 60 градусов для проверки полного расплавления сварной муфты.
Не-Неразрушающий контроль (NDT):Магнитопорошковый контроль (MT) и ультразвуковой контроль (UT) критических сварных швов конструкций (например, косынок кронштейнов, соединений тяжелых анкерных пластин).
Проверка толщины цинкования:Измерение магнитным манометром в соответствии с ISO 2178 для проверки минимальной толщины слоя цинка на всех функциональных поверхностях.
Проверка размеров:Контрольные приспособления и трехмерные координатные измерения обеспечивают шаг отверстий, прямоугольность шпилек и общую плоскостность пластины (< 1.5 mm distortion across 1,000 mm).
Варианты поставки и настройки
Пользовательская геометрия:Лазерная резка, штамповка на станках с ЧПУ и роботизированная гибка пластин сложной формы, наклонных закладных пластин и много-осных кронштейнов в сборе.
Типы анкерных креплений:
Шпильки с автоматически приваренными головками (диаметром от 10 до 22 мм)
Резьбовые арматурные муфты, приваренные к пластинчатым основам
Концы арматуры прямые или изогнутые, деформированные (диаметром от 10 до 32 мм)
Заклиненные или приварные муфты с внутренней резьбой
Аксессуары для крепления опалубки:Предварительно просверленные- встречные-отверстия для гвоздей, магнитные крепежные пластины или пластиковые нажимные пластины-в фланцах гвоздей для крепления закладных к деревянным или стальным формам.
Обработка поверхности:Гладкая прокатная обработка, межоперационная грунтовка, электро-оцинковка, горячее-оцинковка или пассивация нержавеющей стали.
Что покупатели должны предоставить для предложения
Чтобы получить точное инженерное заключение и коммерческое предложение в течение 24–48 часов, предоставьте следующие данные:
Детальные чертежи
Файлы PDF или DWG, показывающие размеры пластины, расположение отверстий, фаски и расположение анкеров (диаметр, длина и расположение шпилек).
01
Характеристики материала
Требуемая марка стали (например, S235JR, S355JR, A36, нержавеющая сталь 316) и стандарт стали анкерного стержня.
02
Поверхностная обработка
Фрезерованная обработка, горячее-оцинкование погружением (укажите толщину слоя или стандарт), цинкование-покрытием или грунтование.
03
Требования к количеству
Объем по каждой позиции и прогнозируемые графики отгрузки партий.
04
Требования к качеству и испытаниям
Необходимость проведения 3.1 MTR, отчетов неразрушающего контроля, сертификатов испытаний на изгиб или проверки третьей-стороны (например, SGS, TÜV).
05
Часто задаваемые вопросы
Запросить цену
Отправьте свои чертежи САПР, требования к материалам и предполагаемое количество проекта, чтобы получить подробную техническую оценку и конкурентное предложение.
Время технического ответа:24–48 часов
Принимаемые форматы чертежей:DWG, DXF, PDF, ШАГ
Инженерная поддержка:Детализация соединений, проверка допусков и соответствие материалов зарубежным стандартам.
Мы являемся профессиональными производителями и поставщиками закладных деталей и вставок в Китае, специализирующимися на предоставлении высококачественного индивидуального обслуживания. Мы тепло приветствуем вас в оптовой продаже закладных деталей и вставок на нашем заводе.
